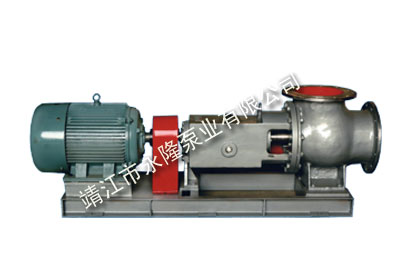

FJX型蒸发循环泵靖江永隆泵业有限公司靖江永隆永隆泵业

一、概述
　　本公司在FJX型强制循环泵基础上，经多次升级换代。
　　1、适用范围：本公司生产FJX现已用于：隔膜法烧碱、磷酸、真空制盐、乳酸钙、氧化铝、钛白粉、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却，为提高设备生产能力，增加换热器的传热系数作强制循环用。
　　2、安装位置：地面基础（可根据用户需要配置弹性支座）直接悬挂于蒸发器上。
　　3、泵形式：立式、卧式。

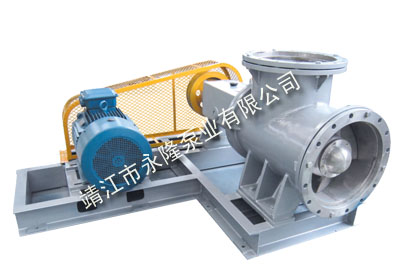

　　4、传动方式：直联传动、皮带传动、液力偶合、万向节传动。
　　5、密封结构：组合式机械密封、填料密封。
　　6、泵体制造方式：铸造、焊接。
　　7、过流部件材料：
　　泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用1Ci13Ni9Ti、316、316L、ZG20#、C4钢、CD4MCu、蒙乃尔合金、哈氏C-276、904L、钛合金、耐热耐磨钢等材料供不同的工况条件选用。
二、结构说明
　　本厂生产的蒸发循环泵为悬臂式结构，卧式安装，部分规格消化吸收了国外先进产品的特点，因而具有下列特点：
　　1、慢速型：符合结晶工艺要求，运行平稳。
　　2、水力性能优异，同型号Ⅲ型效率比Ⅱ型效率提高5%，高效区宽，抗汽蚀性能好。
　　3、轴封结构充分考虑用户要求：
　　组合式机械密封：摩擦付材料采用高性能耐磨材料，使用寿命长，采用组合式密封检修容易。
　　填料密封：有单填料箱和双填料箱二种，考虑到蒸发器情况，本公司特为用户设计

在蒸发器物料不卸除情况下可更换填料（该项技术系本公司从古尔制泵公司转让而来），无论机械密封还是填料密封均可与付叶轮配合设置。
　　4、泵进出口方向改变容易：用户只需要将叶轮反装，同时改变泵转向、泵进出口方向即可改变。
　　5、可靠性高：轴悬臂端设导流气室，减少轴挠度。
　　6、水冷式轴承座：两端轴承处有水冷夹套，用稀油润滑，使用寿命长。
　　7、FJXⅢ叶轮具有优良的抗汽蚀性能，在绝对压力0.05MPa下也能正常运行。
三、性能范围
　　流量：300-23000m3/h　扬程：2-7M
　　工作压力：≤0.6MPa
　　工作温度：≤480℃
四、型号意义
　例如： FJX—450
　　FJX：强制循环泵
　　450：叶轮直径mm
