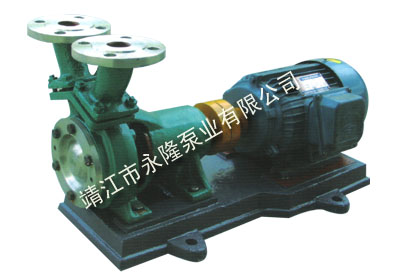

WB型不锈钢旋涡泵
一、概述
  WB型旋涡泵用于输送温度从-20℃~80℃,粘度不大于5℃,无腐蚀性和具有腐蚀性的无固体颗粒的液体.WB型旋涡泵共有十种型号:具体为20WB-20、25WB-25、32WB-30、40WB-40、50WB-45、65WB-50、20WB-65、25WB-70、32WB-75、40WB-90。皆为单级悬臂式旋涡泵。
  WB型旋涡泵过流部分的材料为HT20-40、铝铸铁和1Cr18Ni9Ti、1Cr18Ni12MoTi四种(分别用材料代号H、J、B和M表示)。
WB型旋涡泵的密封形式有软填料密封和单端面机械密封。除WB和WM型泵用单端面机械密封外,泵出厂时一律装软填料密封。如用户需要其他形式的轴封,要在订货时说明。
二、用途
  流量:Q 0.36~16.9m3/h
  扬程:H 15~132m
三、型号意义
  例如: 32WB-30
  32----泵入口直径
  WB----表示旋涡泵
  30----表示泵在设计点的扬程值为30米

四、性能参数
型号 流量Q 扬程H
(m)
转速n
(r/min)
功率N(kw) 效率
%
允许吸上真空高度(m) 叶轮直径D
(mm)
(m3/h) 电机功率
20WB-20 0.36 28 2900

0.75

14 7 65
0.72 20 22 6.5
0.9 15 21 6
25WB-25 0.79 40 0.75 17 6.5 75
1.44 25 26 6
1.8 18 25 5.5
32WB-30 1.73 52 1.5 23 6.5 85
2.88 30 32 6
3.6 20 31 5.5
40WB-40 3.6 60 3
4
25 6 95
5.4 40 34 5
6.48 26 34 4
50WB-45 6.12 66 5.5 26 5 105
9 45 36 4
10.8 28 35 3
65WB-50 10.1 84 7.5
11
29 4.5 110
14.4 50 39 3.5
16.9 30 37 2.5
20WB-65 0.36 80 2.2 7 6.5 105
0.72 65 15 6
0.9 50 15 5.5
25WB-70 0.792 110 2.2 13 6 115
1.44 70 22 5.5
1.8 52 23 5
32WB-75 1.73 115 3
4
23 5.5 115
2.88 75 30 5
3.6 53 30 4.5
40WB-90 3.6 132 7.5 23 4.5 125
5.4 90 33 3.5
6.48 63 33 2.5
