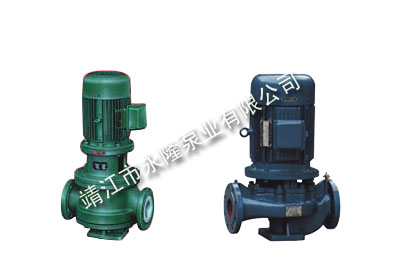

一、概述
  IGF(ISG)系列单级单吸管道离心泵,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同,在IG型基础上派生出适用热水、高温、腐蚀性化工泵。该系列产品具有高效节能、噪音低、性能可靠等特点。且可根据用户需求配备防爆电机(IRG、IHG、ISG、IGF等),产品按ISO2858标准设计制造。
二、管道泵特点
   1、泵为立式结构,进出口径相同,且位于同一中心线上,可像阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩可置于户外使用。
  2、轴封采用机械密封.密封面材料:静环为整体合金或碳化硅、动环为石墨,使用寿命一般在一年以上。
  3、安装检修方便,无需拆动管路系统,只要卸下泵体支架螺母即可抽出全部转子部件。
  4、可根据使用要求即流量和扬程的需要,采用泵的串、并联运行方式。
  5、可根据管路布置的要求采用泵的竖式或横式安装。
三、用途
  1、ISG IHG型立式管道泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环。浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
  2、IRG型立式热水(高温)循环泵广泛适用于:能源、冶金、化工、纺织、造纸以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,使用温度T≤120℃。
  3、IGF型立式耐腐蚀离心泵适用于轻纺、石油、化工、制药、卫生、食品、炼油等工业输送化学腐蚀性液体,使用温度T≤100℃。
四、工作条件
  1、吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。
  2、环境温度≤40度,相对湿度≤95%。
  3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
  注:如使用介质为带有细小颗粒,请在订货时说明。
五、安装说明
  1、安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
  2、安装时管道重量不应加在水泵上,以免使泵变形。
  3、安装时必须拧紧地脚螺栓,以免启动时振动对泵性能的影响
  4、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
  5、安装后拨动泵轴,叶轮应无摩檫声或卡死现象,否则应将泵拆开检查原因。
六、启动与停车
  1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。(具体应按泵上的转向标志为准)
  2、打开排气阀,使液体充满整个泵体,待满后关闭排气阀。
  3、检查各部位是否正常。
  4、用手盘动泵以使润滑液进入机械密封端面。
  5、高温型应先进行预热,升温速度50℃/小时,以确保各部受热均匀。
起动:
  1、全开进口阀门。
  2、关闭吐出管路阀门。
  3、起动电机,观察泵运行是否正确。
  4、调节出口阀开度到所需工况,如用户在泵出口外装有流量或压力表,应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转,如用户在泵出口处装有流量或压力表,应通过调节出口阀门开度,测试泵的电机电流,是电机在额定电流内运行,否则造成泵超负荷运转(即大电流运行)至使电机烧坏。调整好的出口阀门开启大与小和管道工况有关。
  5、检查轴封泄漏情况,正常时机械密封泄露应小于3滴/分。
  6、检查电机、轴承处温升≤70℃。
停车:
  1、高温型先降温,降温速度∠10℃/分。把温度降低到80℃以下,才能停车。
  2、关闭吐出管道阀门。
  3、关闭电源。
  4、关闭进口阀门。
  5、如长期停车,应将泵内液体放尽。
七、泵的维护
1、运行中的维护:
  (1)、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
  (2)、定时检查电机电流值,不得超过电机额定电流。
  (3)、泵长期运行后,由于机械磨损,使机组噪音及振动增长时,应停车检查,必要时可更换易损零件及轴承,机组大修期一般为一年。
2、机械密封维护:
  (1)、机械密封润滑应清洁无固体颗粒。
  (2)、严禁机械密封在干磨情况下工作。
  (3)如果介质粘度较大或易结晶,停机后应用蒸汽将泵内洗净,以免下次开机时损坏机封。

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

(m 3 /h)

(L/s)

15-80

1.1
1.5
2.0

0.30
0.42
0.55

8.5
8.0
7.0

26
34
34

2800

0.18

20-110

1.8
2.5
3.3

0.50
0.69
0.91

16.0
15.0
13.5

25
34
35

2800

0.37

20-125

1.8
2.5
3.3

0.50
0.69
0.91

21.0
20.0
18.6

28
35
34

2800

0.75

20-160

1.8
2.5
3.3

0.50
0.69
0.91

33
32
30

19
25
23

2900

1.5

25-110

2.8
4.0
5.2

0.78
1.11
1.44

16.0
15.0
13.5

34
42
41

2900

0.55

25-125

2.8
4.0
5.2

0.78
1.11
1.44

20.6
20.0
18.0

28
36
35

2900

0.75

25-125A

2.5
3.6
4.6

0.69
1.00
1.28

17.0
16.0
14.4

29
35
31

2900

0.75

25-160

2.8
4.0
5.2

0.78
1.11
1.44

33
32
30

24
32
33

2900

1.5

25-160A

2.6
3.7
4.9

0.12
1.03
1.36

29
28
26

27
31
29

2900

1.1

32-100

3.5
4.5
5.3

0.97
1.24
1.47

14.5
12.5
11

35
40
38

2900

0.55

30-125

3.5
5.0
6.5

0.97
1.39
1.80

22
20
18

40
44
42

2900

0.75

32-125A

3.1
4.5
5.8

0.86
1.25
1.61

17.6
16.0
14.4

39
43
40

2900

0.55

32-160

4.4
6.3
8.3

1.22
1.75
2.32

33
32
30

40
44
42

2900

1.5

32-160A

2.8
4.0
5.2

0.78
1.11
1.44

27
25
21

31
34
32

2900

1.1

32-200

3.1
4.5
5.8

0.86
1.25
1.61

50.5
50.0
48.0

28
32
30

2900

3

32-200A

2.8
4.0
5.2

0.78
1.11
1.44

44.6
44
42.7

34
40
42

2900

2.2

32-160(1)

4.4
6.3
8.3

1.22
1.75
2.32

33.2
32
30.2

34
40
42

2900

2.2

32-200(1)

4.4
6.3
8.3

1.22
1.75
2.32

50.5
50.0
48.0

26
33
35

2900

4

40-100

4.4
6.3
8.3

1.22
1.75
2.31

13.2
12.5
11.3

48
54
53

2900

0.55

40-100A

3.9
5.6
7.4

1.08
1.56
2.06

10.6
10.0
9.0

48
52
50

2900

0.37

40-125

4.4
6.3
8.3

1.22
1.75
2.31

21
20
18

41
46
43

2900

1.1

40-125A

3.9
5.6
7.4

1.08
1.56
2.06

17.6
16
14.4

40
45
41

2900

0.75

40-160

4.4
6.3
8.3

1.22
1.75
2.31

33
32
30

35
40
40

2900

2.2

40-160A

4.1
5.9
7.8

1.14
1.64
2.17

29
28
26.3

34
39
39

2900

1.5

40-160B

3.8
5.5
7.2

1.06
1.53
2.0

25.5
24
22.5

34
38
37

2900

1.1

40-200

4.4
6.3
8.3

1.22
1.75
2.31

51
50
48

26
33
32

2900

4

40-200A

4.1
5.9
7.8

1.14
1.64
2.17

45
44
42

26
31
32

2900

3

40-200B

3.7
5.3
7.0

1.03
1.47
1.94

38
36
34.5

25
29
27

2900

2.2

40-250

4.4
6.3
8.3

1.22
1.75
2.31

82
80
74

24
28
28

2900

7.5

40-250A

4.1
5.9
7.8

1.14
1.64
2.17

72
70
65

24
28
27

2900

5.5

40-250B

3.8
5.5
7.0

1.06
1.53
1.94

61.5
60
56

23
27
26

2900

4

40-100(1)

8.8
12.5
16.3

2.44
3.47
4.53

13.2
12.5
11.3

55
62
60

2900

1.1

40-100(1)A

8.0
11.0
14.5

2.22
3.05
4.03

10.6
10.0
9.0

57
60
59

2900

0.75

40-125(1)

8.8
12.5
16.3

2.44
3.47
4.53

21.2
20.0
17.8

49
58
57

2900

1.5

40-125(1)A

8.0
11.0
14.5

2.22
3.05
4.03

17.0
16.0
14.0

53
57
55

2900

1.1

40-160(1)

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

3

40-160(1)A

8.2
11.7
15.2

2.28
3.25
4.22

29
28
26

44
51
50

2900

2.2

40-160(1)B

7.3
10.4
13.5

2.38
2.89
3.75

23
22
20.5

50

2900

1.5

40-200(1)

8.8
12.5
16.3

2.44
3.47
4.53

51.2
50
48

38
46
46

2900

5.5

40-200(1)A

8.3
11.7
15.3

2.31
3.25
4.25

45.0
44
42

37
45
45

2900

4

40-200(1)B

7.5
10.6
13.8

2.08
2.94
3.83

37
36
34

44

2900

3

40-250(1)

8.8
12.5
16.3

2.44
3.47
4.53

81.2
80
77.5

31
38
40

2900

11

40-250(1)A

8.2
11.6
15.2

2.28
3.22
4.22

71.0
70
68

38

2900

7.5

40-250(1)B

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

37

2900

5.5

40-250(1)C

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
50.4

36

2900

5.5

50-100

8.8
12.5
16.3

2.44
3.47
4.53

13.6
12.5
11.3

55
62
60

2900

1.1

50-100A

8
11
14.5

2.22
3.05
4.03

11
10
9

60

2900

0.75

50-125

8.8
12.5
16.3

2.44
3.74
4.53

21.5
20
17.8

49
58
57

2900

1.5

50-125A

8
11
14.5

2.22
3.05
4.03

17
16
14

57

2900

1.1

50-160

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

3

50-160A

8.2
11.7
15.2

2.28
3.25
4.22

29
28
26

44
51
50

2900

2.2

50-160B

7.3
10.4
13.5

2.38
2.89
3.75

23
22
20.5

50

2900

1.5

50-200

8.8
12.5
16.3

2.44
3.47
4.53

52
50
48

38
46
46

2900

5.5

50-200A

8.3
11.7
15.3

2.31
3.25
4.25

45.8
44
42

37
45
45

2900

4

50-200B

7.5
10.6
13.8

2.08
2.94
3.83

37
36
34

44

2900

3

50-250

8.8
12.5
16.3

2.44
3.47
4.53

82
80
77.5

29
38
40

2900

11

50-250A

8.2
11.6
15.2

2.28
3.22
4.22

71.5
70
68

38

2900

75

50-250B

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

37

2900

5.5

50-250C

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
504

36

2900

5.5

50-100(1)

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

50-100(1)A

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

50-125(1)

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

50-125(1)A

15.6
22.3
29

4.33
6.19
8.1

17
16
13.6

58
66
65

2900

2.2

50-160(1)

17.5
25
32.5

4.68
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

50-160(1)A

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

3

50-160(1)B

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

28

2900

2.2

50-200(1)

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

50-200(1)A

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

5.5

50-200(1)B

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

4

50-250(1)

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

50-250(1)A

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

50-250(1)B

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

7.5

50-315(1)

17.5
25
32.5

4.86
6.94
9.03

128
125
122

30
40
44

2900

30

50-315(1)A

16.6
23.7
31

4.61
6.58
8.6

115
113
110

30
40
44

2900

22

50-315(1)B

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

50-315(1)C

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15

65-100

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

65-100A

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

65-125

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

65-125A

15.6
22.3
29

4.33
6.19
8.1

17
16
14.4

58
66
65

2900

2.2

65-160

17.5
25
32.5

4.86
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

65-160A

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

3

65-160B

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58

2900

2.2

65-200

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

65-200A

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

5.5

65-200B

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

4

65-250

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

65-250A

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

65-250B

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

7.5

65-315

17.5
25
32.5

4.86
6.94
9.03

127
125
122

32
40
44

2900

30

65-315A

16.6
23.7
31

4.61
6.58
8.6

115
113
110

32
40
44

2900

22

65-315B

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

65-315C

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15

65-100(1)

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

65-100(1)A

31.3
44.7
58

8.7
12.4
16.1

11
10
8

66
72
69

2900

2.2

65-125(1)

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

65-125(1)A

31.5
45
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

65-160(1)

35
50
65

9.72
13.9
18.1

35
32
28

63
71
70

2900

7.5

65-160(1)A

32.7
46.7
61

9.1
13.0
16.9

30.6
28
24

62
70
69

2900

5.5

65-160(1)B

30.3
43.3
56.3

8.4
12.0
15.6

26
24
21

69

2900

4

65-200(1)

35
50
65

9.72
13.9
18.1

53.5
50
46

55
67
68

2900

15

65-200(1)A

32.8
47
61

9.1
13.1
16.9

47
44
40

54
66
67

2900

11

65-200(1)B

30.5
43.5
56.6

8.5
12.1
15.7

40.6
38
33.4

65

2900

7.5

65-250(1)

35
50
65

9.72
13.9
18.1

83
80
72

52
59
60

2900

22

65-250(1)A

32.5
43.3
46.7

9.0
13.0
16.9

73
70
63

52
59
60

2900

18.5

65-250(1)B

30
56
61

8.3
12.0
15.6

62
60
54

58

2900

15

65-315(1)

35
50
65

9.72
13.9
18.1

128
125
121

44
54
57

2900

37

65-315(1)A

32.5
46.5
60.5

9.0
12.9
16.8

112.6
110
106.4

43
54
57

2900

30

65-315(1)B

31
44.5
58

8.6
12.4
16.1

102.5
100
98

53

2900

30

65-315(1)C

29
41
53.6

8.1
11.4
14.9

87
85
83

51

2900

22

80-100

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

80-100A

31.3
44.7
58

8.7
12.5
16.1

11
10
8

66
72
69

2900

2.2

80-125

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

80-125A

31.3
45
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

80-160

35
50
65

9.72
13.9
18.1

35
32
28

63
71
70

2900

7.5

80-160A

32.7
46.7
61

9.1
13.0
16.9

30.6
28
24

62
70
69

2900

5.5

80-160B

30.3
43.3
56.3

8.4
12.0
15.6

26
24
21

69

2900

4

80-200

35
50
65

9.72
13.9
18.1

53.5
50
46

55
67
68

2900

15

80-200A

32.8
47
61

9.1
13.1
16.9

47
44
40

54
66
67

2900

11

80-200B

30.5
43.5
56.6

8.5
12.1
15.7

40.6
38
33.4

65

2900

7.5

80-250

35
50
65

9.72
13.9
18.1

83
80
72

52
59
60

2900

22

80-250A

32.5
46.7
61

9.0
13.0
16.9

73
70
63

52
59
60

2900

18.5

80-250B

30
43.3
56

8.3
12.0
15.6

62
60
54

58

2900

15

80-315

35
50
65

9.72
13.9
18.1

128
125
122

43
54
57

2900

37

80-315A

32.5
46.5
60.5

9.0
12.9
16.8

112.6
110
107.4

43
54
57

2900

30

80-315B

31
44.5
58

8.6
12.4
16.1

102.5
100
98

53

2900

30

80-315C

29
41
53.6

8.1
11.4
14.9

98
85
83

51

2900

22

80-350

35
50
65

9.72
13.9
18.1

153.6
150
142

55
66
67

2900

55

80-350A

31
44.5
58

8.6
12.4
16.1

145.6
142
134.8

65

2900

45

80-350B

29
41
53.6

8.1
11.4
14.9

138.6
135
127.8

63

2900

37

80-100(1)

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900

5.5

80-100(1)A

62.6
89
116

17.4
24.7
32.2

11
10
8.8

64
74
74

2900

4

80-125(1)

70
100
130

19.4
27.8
36.1

23.5
20
14

70
76
65

2900

11

80-125(1)A

62.6
89
116

17.4
24.7
32.2

19
16
11

68
74
65

2900

7.5

80-160(1)

70
100
130

19.4
27.8
36.1

36.5
32
24

70
76
65

2900

15

80-160(1)A

65.4
93.5
121.6

18.2
26.0
33.8

32
28
21

68
74
67

2900

11

80-160(1)B

60.6
86.6
112.6

16.8
24.1
31.3

26
24
18

72

2900

7.5

80-200(1)

70
100
130

19.4
27.8
36.1

54
50
42

65
74
73

2900

22

80-200(1)A

65.4
93.5
121.6

18.2
26.0
33.8

47.5
44
37

67
73
72

2900

18.5

80-200(1)B

61
87
113

16.9
24.2
31.4

41
38
32

71

2900

15

80-250(1)

70
100
130

19.4
27.8
36.1

87
80
68

62
69
68

2900

37

80-250(1)A

65.4
93.5
121.6

18.2
26.0
33.8

76
70
59.5

61
68
67

2900

30

80-250(1)B

61
87
113

16.9
24.2
31.4

65
60
51

66

2900

22

80-315(1)

70
100
130

19.4
27.8
36.1

132
125
114

55
66
67

2900

75

80-315 ( 1 ) A

66.5
95
123.6

18.5
26.4
34.3

119
113
103

55
66
67

2900

55

80-315 ( 1 ) B

63
90
117

17.5
25
32.5

106.6
101
92

65

2900

45

80-315 ( 1 ) C

58
82
107

16.1
22.8
29.7

90
85
76

63

2900

37

100-100

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900

5.5

100-100A

62.6
89
116

17.4
47
32.2

11
10
8.8

64
74
74

2900

4

100-125

70
100
130

19.4
27.8
36.1

23.5
20
14

70
76
65

2900

11

100-125A

62.6
89
116

17.4
24.7
32.2

19
16
11

68
74
63

2900

7.5

100-160

70
100
130

19.4
27.8
36.1

36.5
32
24

70
76
65

2900

15

100-160A

65.4
93.5
121.6

18.2
26.0
33.8

32
28
21

68
74
67

2900

11

100-160B

60.6
86.6
112.5

16.8
24.1
31.3

27
24
18

72

2900

7.5

100-200

70
100
130

19.4
27.8
36.1

54
50
42

65
74
73

2900

22

100-200A

65.4
93.5
121.6

18.2
26.0
33.8

47.5
44
37

64
73
72

2900

18.5

100-200B

61
87
113

16.9
24.2
31.4

41
38
32

71

2900

15

100-250

70
100
130

19.4
27.8
36.1

87
80
68

62
69
68

2900

37

100-250A

65.4
93.5
121.6

18.2
26.0
33.8

76
70
59.5

61
68
67

2900

30

100-250B

61
87
113

16.9
24.2
31.4

65
60
51

66

2900

22

100-315

70
100
130

19.4
27.8
36.1

132
125
114

55
66
67

2900

75

100-315A

66.5
95
123.6

18.5
26.4
34.3

119
113
103

65
66
67

2900

55

100-315B

63
90
117

17.5
25
32.5

106.6
101
92

65

2900

45

100-315C

58
82
107

16.1
27.8
29.7

90
85
76

63

2900

37

100-350

60
100
120

16.7
27.8
33.3

153.6
150
142

72
57
74

2900

90

100-350A

61
87
113

16.9
24.2
31.4

145.6
142
134

75

2900

75

100-350B

58
82
107

16.1
22.8
29.7

138.6
135
127

75

2900

55

100-100(1)

96
160
192

26.7
44.4
53.3

14
12.5
10

64
73
70

2900

11

100-125(1)

96
160
192

26.7
44.4
53.3

24
20
14

62
74
69

2900

15

100-125(1)A

84
140
168

23.3
39
46.7

20
17
12

64
72
68

2900

11

100-160(1)

96
160
192

26.7
44.4
53.3

36
32
27

69
79
75

2900

22

100-160(1)A

84
140
168

23.3
39
46.7

32
28
23.5

66
76
72

2900

18.5

100-200(1)

96
160
192

26.7
44.4
53.3

53
50
45

69
79
78

2900

37

100-200(1)A

84
140
168

23.3
39
46.7

48
45
40

64
74
73

2900

30

100-200(1)B

60
100
120

16.7
27.8
33.3

43
40
36

72

2900

22

100-250(1)

96
160
192

26.7
44.4
53.3

83
80
72

65
77
74

2900

55

100-250(1)A

84
140
168

23.3
39
46.7

75
72
65

60
72
69

2900

45

100-250(1)B

60
100
120

16.7
27.8
33.3

68
65
58

70

2900

37

125-100

96
160
192

26.7
44.4
53.3

13
12.5
12

82

2900

11

125-100A

86
143
172

23.9
39.7
47.8

10.4
10
9.6

77

2900

7.5

125-125

96
160
192

26.7
44.4
53.3

22.6
20
9.6

80

2900

15

125-125A

86
143
172

23.9
39.7
47.8

18
16
13.6

77

2900

11

125-160

96
160
192

26.7
44.4
53.3

36
32
28

78

2900

22

125-160A

90
150
180

25
41.7
50

31.5
28
24.5

76

2900

18.5

125-160B

83
138
166

21.7
38.3
46.1

27
24
21

73

2900

15

125-200

96
160
192

26.7
44.4
53.3

55
50
46

77

2900

37

125-200A

90
150
180

25
41.7
50

48.4
44
40.5

76

2900

30

125-200B

83
138
166

31.7
38.3
46.1

41.3
37.5
34.5

75

2900

22

125-250

96
160
192

26.7
4.4
53.3

87
80
73

75

2900

55

125-250A

90
150
180

25
41.7
50

84
76
70

74

2900

45

125-250B

83
138
166

21.7
38.3
46.1

65
60
55

73

2900

37

125-315

96
160
192

26.7
44.7
53.3

133
125
119

70

2900

90

125-315A

90
150
180

25
41.7
50

117
110
104.6

70

2900

75

125-315B

86
143
172

23.9
39.7
47.8

106.4
100
95.2

69

2900

75

125-315C

80.5
134
161

22.4
37.2
44.7

96
88
86

67

2900

55

150-125

96
160
192

26.7
44.4
53.3

22.6
20
17

66
76
76

2900

15

150-125A

90
150
180

25
41.7
50

18
16
13.6

77

2900

11

150-160

96
160
192

26.7
44.4
53.3

36
32
27

75

2900

22

150-160A

90
150
180

25
41.7
50

32
28
23.5

76

2900

18.5

150-160B

84
140
168

23.3
39
46.7

27
24
21

73

2900

15

150-200

140
200
260

38.9
55.6
72.2

13.8
12.5
10.6

68
78
78

1450

15

150-200A

125
176
232.5

34.7
49.7
64.6

11
10
8.5

66
76
76

1450

11

150-200B

110
160
207

31
44.4
57.6

9.2
8
6.8

75

1450

7.5

150-250

140
200
260

38.9
55.6
72.2

21.8
20
17

73
79
77

1450

18.5

150-250A

129
184.4
240

35.8
51.2
66.7

18.5
17
14.4

72
78
76

1450

15

150-250B

117
167
217.5

32.5
46.4
60.4

15.2
14
12

76

1450

11

150-315

140
200
260

38.9
55.6
72.2

33.8
32
28

70
78
73

1450

30

150-315A

131
187
243

36.4
51.9
67.5

29.5
28
24.5

69
77
77

1450

22

150-315B

121
173
225

33.5
48.1
62.5

25
24
21

76

1450

18.5

150-350

96
160
192

26.7
44.4
53.3

153.6
150
142.8

80

2900

110

150-350A

90
150
180

25
41.7
50

145.6
142
134.8

70

2900

90

150-350B

84
140
168

23.3
39
46.7

138.6
135
127.8

65
76
74

2900

75

150-400

140
200
260

38.9
55.6
72.2

53
50
44

68
75
71

1450

45

150-400A

131
187
243

36.4
51.9
67.5

46.6
44
38.3

67
74
70

1450

37

150-400B

122
174
226.5

33.9
48.3
62.9

40
38
33

73

1450

30

150-400C

112
160
208

31.1
44.4
57.8

34
32
28

71

1450

22

150-250 ( 1 )

120
200
240

33.3
55.6
66.7

87
80
72

65
76
74

2900

75

150-250 ( 1 ) A

112
187
224

31.1
51.9
62.2

76
70
63

64
75
73

2900

55

150-250 ( 1 ) B

104
173
208

28.9
48.1
57.8

65
60
54

63
74
72

2900

45

150-315 ( 1 )

120
200
240

33.3
55.6
66.7

133
125
120

58
73
75

2900

110

150-315 ( 10 ) A

112
187
224

31.1
51.9
62.2

116
110
105

57
72
74

2900

90

150-315 ( 1 ) B

104
173
208

28.9
48.1
57.8

100
95
91

55
70
72

2900

75

200-200

140
200
260

38.9
55.6
72.2

13.8
12.5
10.6

68
78
78

1450

15

200-200A

125
179
232.5

34.7
49.7
64.6

11
10
8.5

66
76
76

1450

11

200-250

140
200
260

38.9
55.6
72.2

21.8
20
17

73
79
77

1450

18.5

200-250A

129
184.4
240

35.8
51.2
66.7

18.5
17
14.4

72
78
76

1450

15

200-250B

117
167
217.5

32.5
46.4
60.4

15.2
14
12

76

1450

11

200-315

140
200
260

38.9
55.6
72.2

33.8
32
28

70
78
78

1450

30

200-315A

131
189
243

36.4
51.9
67.5

29.5
28
24.5

69
77
77

1450

22

200-315B

121
173
225

33.6
48.1
62.5

25
24
21

76

1450

18.5

200-400

140
200
260

38.9
55.6
72.2

53
50
44

68
75
71

1450

45

200-400A

131
187
243

36.4
51.9
67.5

46.6
44
38.3

67
74
70

1450

37

200-400B

122
174
226.5

33.9
48.6
62.9

40
38
33

73

1450

30

200-400C

112
160
208

31.3
44.4
57.8

34
32
28

71

1450

22

200-200 ( 1 )

280
400
520

77.8
111.1
114

13.4
12.5
10.5

70
80
79

1450

22

200-200 ( 1 ) A

250
358
465

69.4
99.4
129.2

10.7
10
8.5

68
78
77

1450

18.5

200-250 ( 1 )

280
400
520

77.8
111.4
114

22.2
20
14

75
80
72

1450

30

200-250 ( 1 ) A

250
358
465

69.4
99.6
129.2

18
14
11.2

73
78
70

1450

22

200-250 ( 1 ) B

226
322
419

62.8
89.4
116.4

14.4
13
7.3

70
75
67

1450

18.5

200-315 ( 1 )

280
400
520

77.8
111.4
144

36
32
26

73
80
75

1450

55

200-315 ( 1 ) A

262
374
486

72.8
103.9
135

31.5
28
23

72
79
74

1450

45

200-315 ( 1 ) B

242
346
450

67.2
96.1
125

27
24
19.5

78

1450

37

200-400 ( 1 )

280
400
520

77.8
111.4
144

54.5
50
39

75
81
77

1450

75

200-400 ( 1 ) A

262
374
486

72.8
103.9
135

48
44
34

80

14550

75

200-400 ( 1 ) B

242
346
450

67.2
96.1
125

41.4
38
29.6

78

1450

55

200-400 ( 1 ) C

224
320
416

62.2
88.9
115.6

34.9
32
25

76

1450

45

250-250

350
550
650

97.2
152.8
180.5

22
20
16

78
82
81

1450

45

250-250A

300
500
600

83.3
139
166.7

18.3
17
14

76
80
80

1450

37

250-235

300
500
600

83.3
139
166.7

14
12.5
11

73
78
70

1450

22

250-300

300
500
600

83.3
139
166.7

22
20
16

78

1450

37

250-315

350
550
650

97.2
152.8
180.5

34
32
28

76
80
79

1450

75

250-315A

300
500
600

83.3
139
166.7

29.5
28
24

74
78
77

1450

55

250-315B

260
450
250

72.2
125
144.4

25
24
20

70
74
72

1450

45

250-400

300
500
600

83.3
139
166.7

54.5
50
39

72

1480

110

250-400A

262
450
521

72.7
125
144.7

46.6
44
38.3

69

1480

90

250-500

385
550
660

106.9
152.8
183.3

87
80
68

80

1480

160

250-500A

357
510
612

99.2
141.7
170

76.1
70
59.5

78

1480

132

250-500B

329
470
564

91.4
130.6
156.7

65.2
60
51

75

1480

110

300-235

540
720
900

150
200
250

20.5
18
15.0

77
81
74

1450

55

300-235A

450
600
720

125
166
200

17.2
15
12.5

74
79
77

1450

45

300-235B

420
540
650

116.7
150
181

14.3
12.8
10.5

73
78
70

1450

37

300-250

540
720
900

150
200
250

22.5
20
17

80
83
84

1450

55

300-250A

450
600
720

136
166
200

19.5
17
14

81

1450

45

300-300

540
720
900

150
200
250

32
28
23

82

1480

75

300-300A

450
600
720

125
166
200

27.5
24
20

80

1480

75

300-300B

420
540
650

116.7
150
181

24
21
17

78

1480

55

300-315

540
720
900

150
200
250

35
32
26

84

1480

90

300-315A

460
650
800

127.8
180
222

31.5
28
23.5

80

1480

75

300-315B

420
580
700

116.7
161
194

27
24
20.0

78

1480

55

300-380

480
720
900

133.3
200
250

48
44
34

84

970

132

300-380A

444
666
833

123.3
185
231.4

41.4
38
30

80

970

110

300-380B

400
614
764

113.6
170.6
213.1

35
32
25

78

970

90

300-390

540
720
900

150
200
250

20.5
18
15.5

78
81
76

980

55

300-390A

450
600
720

126
167
200

17.2
15
12.8

77
79
75

980

45

300-390B

400
540
650

111
150
180

14
12.5
11.5

74
77
76

980

37

300-400

450
600
720

125
166
200

55
50
42.5

78

1480

110

300-480

540
720
900

150
200
250

31
28
24

79
81
80

980

75

300-480A

450
600
720

126
166
200

27.4
24
20.0

78
80
79

980

75

300--480B

400
540
650

111
150
180

24
21
17

79

980

55

300-315 ( 1 )

650
950
1200

180.6
263.9
333.3

36
32
28

82

1450

132

300-315 ( 1 ) A

600
900
1150

166.7
250
320

32
28
24

80

1450

110

350-235

600
800
960

167
222
267

14
12.5
10.5

80
83
82

980

37

350-235 ( 1 )

800
1080
1350

222.2
300
375

20
16
12

80
83
82

980

75

350-300

600
800
960

167
222
267

22.5
20
17.5

79
82
71

980

75

350-315

600
800
960

167
222
267

35.5
32
28.5

84

980

90

350-400

600
800
960

167
222
267

55
50
45.5

83

980

160

400-300

920
1180
1300

255
328
361

23
19
16

78

980

90

400-315

950
1250
1500

264
347
416

32
28
24

76

980

132

500-235

1500
1800
2000

416
500
556

16
14
12

75

980

110

500-300

1400
1700
1900

388
472
528

22
20
18

80

980

132

500-315

1200
1550
1800

333
416
500

32
28
24

78

980

160

返回 >>

回到首页 | 联系我们 | 产品展示

版权所有:Copyright © 2013 靖江市永隆泵业有限公司
电 话:0523-84326823 80701133   传 真:0523-84326823
