IH型不锈钢化工离心泵
一、概述
  IH型化工泵是单级单吸悬臂式离心泵,其标记额定性能点和尺寸等效采用国际标准ISO2858-1975(E),是一种用以取代F型耐腐蚀泵更新换代的节能产品,适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。
二、性能范围
  IH型化工泵的性能范围(按设计点)
  流量Q:6.3~400 m3/h
  扬程H:5~125m
  泵的最高工作设计压力为1.6MPa

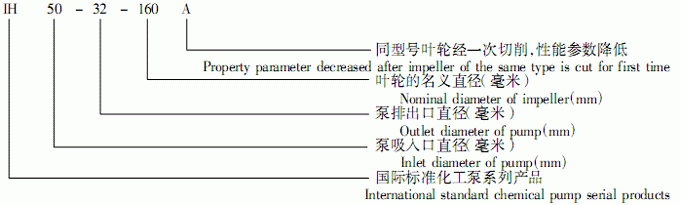

三、型号意义
  例如:IH50-32-160
  IH-国际标准单级单吸化工离心泵 50-吸入口直径(mm)32-排出口直径(mm) 160-叶轮名义直径(mm)

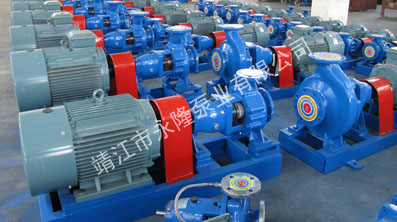

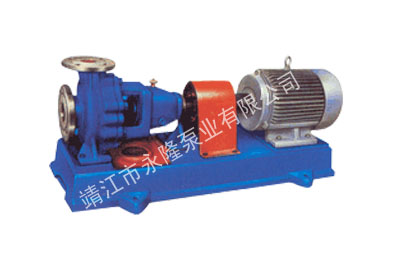

IH泵图片

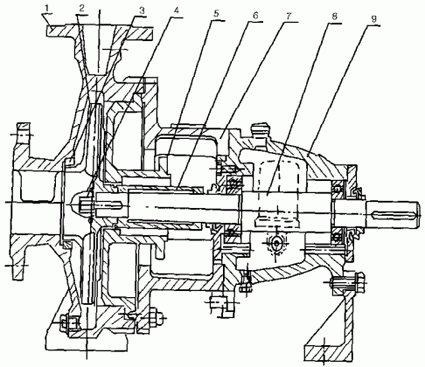

四、产品结构图
  1、泵体2、叶轮3、密封环4、叶轮螺母5、泵盖6、密封部件7、中间支架8、轴9、悬架部件

  IH型泵是根据国际标准IS02858所规定的性能和尺寸设计的。泵主要由泵体、泵盖、叶轮、轴、密封环、中间支架、密封和悬架部件等组成。
  泵体和泵盖构成泵的工作室,泵体的人口为水平方向,出口垂直向上。泵盖通过止口夹紧在泵体与中间支架之间,悬架部件通过止口固定在中间支架上。叶轮、轴和轴承为泵的转子,悬架和轴承部件支承着转子。泵为后开门的结构形式,并采用加长联轴器,其优点是便于检修,不用拆卸泵体、管路和电机,只拆下加长联轴器中间联接件,即可退出转子部件进行检修。
  轴承两个单列向心球轴承装在悬架内,支承泵轴,承受泵的径向力和轴向力。
  轴封有填料密封或机械密封。
  填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通人有一定压力的水,供密封、冷却或清洗用。
  机械密封:根据需要选用单端面或双端面机械密封,密封腔内通人有一定压力的水,冲洗磨擦端面,同时起冷却作用。
  传动泵通过加长联轴器由电动机直接驱动。从电动机端看泵,泵为顺时针方向旋转。
  用户可根据使用条件选择泵主要零件的材料。
型号
Type
流量 (m3/h)
Capacity
扬程 (m)
Head
转速 (rpm)
Speed
功率 N ( kw) Power
效率 (%)
Efficiency
轴功率
Shart
电机功率
Motor
IH32-20-125
3.2
20
2900
0.48
按液体的比重和粘度选用
35
IH32-20-160
3.2
32
0.93
30
IH32-20-200
3.2
50
1.62
27
IH32-20-250
3.2
80
4.1
17
IH40-25-125
6.3
20
2900
0.66
52
IH40-25-160
6.3
32
1.53
36
IH40-25-200
6.3
50
2.52
34
IH40-25-250
6.3
80
5.3
26
IH50-32-125
7.5
23
2900
1.09
43
12.5
20
1.33
51
15.0
18
1.50
49
IH50-32-125A
6.8
18.8
2900
0.87
40
11.3
16.4
1.01
50
13.6
14.7
1.16
47
IH50-32-125
3.75
5.57
1450
0.16
36
6.3
5.0
0.19
45
7.5
4.5
0.21
44
IH50-32-125A
3.4
4.7
1450
0.13
33.3
5.7
4.1
0.149
43
6.8
3.7
0.163
42
IH50-32-160
7.5
34.5
2900
2.13
33
12.5
32
2.37
46
15.0
30
2.45
50
IH50-32-160A
6.8
28.5
2900
1.76
30
11.3
26.4
1.85
44
13.6
24.8
1.91
48
IH50-32-160
3.75
8.6
1450
0.30
29
6.3
8.0
0.34
40
7.5
7.5
0.36
43
IH50-32-160A
3.4
7.1
1450
0.253
25.9
5.7
6.6
0.277
37.1
6.8
6.2
0.28
41
IH50-32-200
7.5
51.8
2900
3.78
28
12.5
50
4.36
39
15.0
48
4.56
43
IH50-32-200A
6.8
42.7
2900
3.16
25
11.3
41
3.24
38
13.6
39.5
3.57
41
IH50-32-200
3.75
12.9
1450
0.57
23
6.3
12.5
0.65
33
7.5
12.0
0.68
36
IH50-32-200A
3.4
10.6
1450
0.488
20
5.7
10.3
0.516
31
6.8
9.9
0.54
34
IH50-32-250
7.5
82
2900
7.28
23
12.5
80
8.25
33
15.0
78.5
8.79
36.5
IH50-32-250A
7
71.9
2900
6.84
20
11.7
70
6.97
32
14
68.8
7.71
34
IH50-32-250B
6.6
63.6
2900
5.71
20
11
62
6.19
30
13.2
60.9
6.64
33
IH50-32-250
3.75
20.5
1450
1.23
17
6.3
20
1.27
27
7.5
6.2
1.29
31
IH50-32-250A
3.51
18
1450
1.12
15.4
5.9
17.5
1.125
25
7.02
17.2
1.18
27.9
IH65-50-125
15
21.3
2900
1.85
47
25
20
2.2
62
30
18.6
2.4
63
IH65-50-125A
13.6
17.6
2900
1.48
44
22.7
16.5
1.67
61
27.3
15.4
1.91
59.9
IH65-50-125
7.5
5.4
1450
0.25
44
12.5
5
0.31
55
15.0
4.5
0.33
56
IH65-50-125A
6.8
4.5
1450
0.23
41
11.3
4.1
0.234
54
13.6
3.7
0.258
53
IH65-50-160
15
34.2
2900
3.18
44
25
32
3.82
57
30
30
4.15
59
IH65-50-160A
13.6
28.4
2900
2.56
41
22.7
26.5
2.93
56
27.3
24.8
3.29
56
IH65-50-160
7.5
8.55
1450
0.45
39
12.5
8
0.53
51
15.0
7.5
0.58
52.5
IH65-50-160A
6.8
7.09
1450
0.37
35.5
11.3
6.6
0.41
49.6
13.6
6.2
0.46
49.9
IH65-40-200
15
53.2
2900
5.3
41
25
50
6.55
52
30
47.4
7.27
53.5
IH65-40-200A
13.6
43.9
2900
4.28
38
22.7
41
5.07
50
27.3
39.3
5.73
51
IH65-40-200
7.5
13.3
1450
0.78
35
12.5
12.5
0.93
46
15.0
11.9
1.02
47.5
IH65-40-200A
6.8
11
1450
0.64
31.8
11.3
10.3
0.72
44
13.6
9.8
0.81
44.8
IH65-40-250
15
81.2
2900
9.76
34
25
80
11.84
46
30
78.4
12.8
50
IH65-40-250A
14
71
2900
8.73
31
23.4
74.8
10.6
45
28
68.6
11.13
47
IH65-40-250B
13.2
62.8
2900
7.29
31
22
61.8
8.42
44
26.4
53
8.45
45
IH65-40-250
7.5
20.3
2900
1.48
28
12.5
20
1.75
39
15.0
19.6
1.86
43
IH65-40-250A
7
17.8
1450
1.35
25
11.7
17.5
1.47
37.9
14
17.2
1.64
40
IH65-40-315
15
126.8
1450
18.5
28
25
125
21.8
39
30
124
23.8
42.5
IH65-40-315A
14
111.2
2900
18.1
258
23.4
109.5
18.36
38
28
108.8
22.12
40
IH65-40-315B
13.2
98
2900
14.69
34
22
96.5
15.63
37
26.4
95.9
17.67
39
IH65-40-315
7.5
32.4
1450
3.0
22
12.5
32
3.3
33
15
31.7
3.5
37
IH65-40-315A
7
28.4
1450
2.84
19
11.7
28
2.78
31
14
27.8
3.12
34
IH80-65-125
30
23.2
2900
3.16
60
50
20
3.95
69
60
17.6
4.29
67
IH80-65-125A
27.2
19.1
2900
2.48
57
45.3
16.5
3.04
67
54.4
14.5
3.36
64
IH80-65-125
15
5.8
1450
0.44
54
25
5
0.53
64
30
4.4
0.58
62
IH80-65-125A
13.6
4.8
1450
0.349
51
22.6
4.1
0.407
62
27.2
3.6
0.452
59
IH80-65-160
30
36
2900
5.16
57
50
32
6.5
67
60
28.4
7.14
65
IH80-65-160A
27.2
29.7
2900
4.08
54
45.4
26.4
5.02
65
54.4
23.4
5.39
62
IH80-65-160
15
9
1450
0.74
50
25
8
0.88
62
30
7.2
0.95
62
IH80-65-160A
13.6
7.4
1450
0.58
47.3
22.7
6.6
0.68
60
27.2
5.9
0.74
59
IH80-50-200
30
55.2
2900
8.5
53
50
50
10.8
63
60
45.2
11.9
62
IH80-50-200A
27.2
45.4
2900
6.73
50
45.3
41
8.29
61
54.4
37.2
9.35
59
IH80-50-200
15
13.5
1450
1.25
44
25
12.5
1.49
57
30
11.5
1.6
58
IH80-50-200A
13.6
11.1
1450
1.00
41
22.7
10.3
1.135
56.1
27.2
9.5
1.28
55
IH80-50-250
30
84
2900
16.0
43
50
80
20.6
53
60
75
22.7
54
IH80-50-250A
28.14
73.55
2900
13.2
42.7
46.9
70.5
16.1
56
56.28
67.4
17.8
58.03
IH80-50-250B
26.4
64.8
2900
11.4
40.86
44
62.2
13.8
54
52.8
60
15.0
57.52
IH80-50-250
15
21
1450
2.15
40
25
20
2.72
50
30
18.8
3.01
51
IH80-50-250A
14.04
18.2
1450
1.66
42
23.4
17.6
2.25
50
28.08
16.7
2.63
48.5

型号
Type
流量 (m3/h)
Capacity
扬程 (m)
Head
转速 (rpm)
Speed
功率 N ( kw) Power
效率 (%)
Efficiency
轴功率
Shart
电机功率
Motor
IH80-50-315
30
128
2900
33.1
38
2.5
50
125
34.1
50
2.5
60
123
38.0
53
3.0
IH80-50-315A
28.14
113.4
2900
21.5
40.4
2.0
46.9
110
28.1
50
2.0
56.28
107.7
30
55
2.5
IH80-50-315B
26.4
100.5
2900
17
43.5
2.0
44
97
24.2
48
2.0
52.8
95
25
54.6
2.5
IH80-50-315
15
32.5
1450
3.59
37
1.0
25
32
4.54
48
1.0
30
31.5
4.95
52
1.2
IH80-50-315A
14.1
29.2
1450
3.52
31.8
1.0
23.5
28.3
4.12
44
1.0
28.2
27.1
4.41
47.2
1.2
IH100-80-125
60
23.7
2900
5.96
65
3
100
20
7.47
73
4.2
120
16.3
7.72
69
4.8
IH100-80-125A
55
19.4
2900
4.68
62
3
91.8
16.8
5.9
71
4.2
109
13.7
6.12
67
4.8
IH100-80-160
60
37
2900
10.1
60
3.8
100
32
11.9
73
4.3
120
28
12.5
73
5.0
IH100-80-160A
54.6
30.6
2900
7.98
57
3.8
91
26.5
9.25
71
4.3
109.2
23.2
9.85
70.4
5.0
IH100-80-160
30
9.25
1450
1.3
58
2.1
50
8
1.58
69
2.1
60
7
1.68
68
2.3
IH100-80-160A
27.3
7.66
1450
1.03
55.3
2.1
45.5
6.6
1.22
67
2.1
54.6
5.8
1.32
65.3
2.3
IH100-65-200
60
56
2900
14.5
63
3.4
100
50
18.9
72
3.9
120
44
20.3
71
5.2
IH100-65-200A
54.6
46.5
2900
11.5
60.1
3.4
91
41.5
14.7
70
3.9
109.2
36.6
16
68
5.2
IH100-65-200
30
14
1450
1.91
60
1.8
50
12.5
2.5
68
1.8
60
11
2.85
63
2.1
IH100-65-200A
27.3
11.6
1450
1.51
57
1.8
45.5
10.3
1.83
66
1.8
54.6
9.1
2.25
60.1
2.1
IH100-65-250
60
88
2900
25.2
57
3.0
100
80
32
68
3.6
120
74
36.1
67
4.5
IH100-65-250A
56.11
77
2900
21.8
54
3.0
93.5
70
27.4
65
3.6
112.2
64.7
30.9
64
4.5
IH100-65-250B
52.7
67.9
2900
18.3
53.3
3.0
87.8
61.7
23.1
64
3.6
105.4
57
26
62.9
4.5
IH100-65-250
30
22
1450
3.6
50
1.8
50
20
4.3
63
1.8
60
18.5
4.7
64
2.1
IH100-65-250A
28
19.2
1450
3.12
47
1.8
45.5
17.4
3.53
61
1.8
56
16.2
4.06
60.9
2.1
IH100-65-315
60
132
2900
44.9
48
2.8
100
125
54.9
62
3.2
120
119
60.8
64
4.2
IH100-65-315A
56.1
115.5
2900
39.2
45
2.8
93.5
109
45.5
61
3.2
112.2
104
52.1
61
4.8
IH100-65-315B
52.7
102
2900
33.3
44
2.8
88
97
38.7
60
3.2
105.4
92
44
60
4.2
IH100-65-315
30
33.5
1450
6.2
44
1.6
50
32
7.5
58
1.6
60
30.5
8.3
60
1.9
IH100-65-315A
28
29.3
1450
5.46
41
1.6
46.5
28
6.33
56
1.6
56
26.7
7.15
57
1.9
IH125-80-160
2900
160
32
17.7
79
5.3
IH125-80-200
2900
160
50
28.3
77
4.3
IH125-80-250
2900
160
80
47.1
74
4
IH125-100-200
120
61
2900
29.3
68
4.5
200
50
35.4
77
5.0
240
41
38.4
70
5.8
IH125-100-200A
109.1
50.5
2900
23.1
64.9
4.5
182
41.4
27.4
75
5.0
218.2
34
30.1
67.1
5.8
IH125-100-200
60
15.25
1450
3.89
64
2.5
100
12.5
4.66
73
2.9
120
10.25
5.08
66
3.6
IH125-100-200A
54.7
12.6
1450
3.08
61
2.5
91
10.3
3.6
71
2.9
109.4
8.5
4.02
63
3.6
IH125-100-250
120
90
2900
47.4
62
3.7
200
80
58.1
75
4.5
240
73
64.5
74
5.5
IH125-100-250A
112
78
2900
40.3
59
3.7
186.5
69.5
48.35
73
4.5
224
63.5
54.5
71
5.5
IH125-100-250B
105.5
69
2900
34.2
58
3.7
175.5
61.5
41.4
71
4.5
211
56
46
69.9
5.5
IH125-100-250
60
22.5
1450
6.23
59
2.0
100
20
7.56
72
2.3
120
18.25
8.4
71
3.0
IH125-100-250A
56
19.5
1450
5.31
56
2.0
93
17.4
6.29
70
2.3
112
15.9
7.13
68
3.0
IH125-100-315
120
132.5
2900
65.3
52.6
4.0
200
125
94.6
72
4.5
240
120
103
75
5
IH125-100-315
60
33.5
1450
10.3
53
2.5
100
32
13.5
65
2.5
120
30.5
15.1
66
3
IH125-100-400
30
52
1450
17.7
48
2.5
100
50
24.8
55
2.5
120
48.5
25.5
62
3
IH125-100-400A
54.6
46
1450
13
44
2.5
91
41
19
51
2.5
109.2
36.6
19.6
58
3
IH150-125-250
120
24.8
1450
12.3
66
2.5
200
20
14.1
77
2.8
240
15
14.4
68
3.5
IH150-125-250A
109.1
20.5
1450
9.7
62.8
2.5
182
16.5
10.9
75
2.8
218.2
12.4
11.3
65.2
3.5
IH150-125-315
120
36.3
1450
18.8
63
2.5
200
32
23.2
75
2.8
240
28.5
25.9
72
3.8
IH150-125-315A
109.1
30
1450
14.85
60
2.5
182
25.5
17.32
73
2.5
218.2
23.5
20.23
69
3.8
IH150-125-400
120
57.5
1450
30.8
61
2
200
50
38.9
70
2.5
240
44
45.6
63
3
IH150-125-400A
109.1
47.5
1450
24.2
58
2
182
41
29.9
68
2.5
218.2
36.5
36.1
60
3
IH200-150-250
240
23
1450
23.3
64.5
2.5
400
20
29.4
74
2.8
460
18
30.6
73.7
3
IH200-150-315
240
35.6
1450
34.7
67
3
400
32
44.1
79
3.5
460
29.4
47.9
77
4
IH200-150-315A
218.2
29.4
1450
27.3
64
3
363
25.5
32.7
77
3.5
418
24.3
37.4
74
4
IH200-150-400
240
55.8
1450
54.4
67
3
400
50
69.8
78
3.5
460
47
78.5
75
4
IH200-150-400A
218.2
46
1450
42.7
64
3
363
41
53.3
76
3.5
418
38.3
61.3
72
4
返回 >>

回到首页 | 联系我们 | 产品展示

版权所有:Copyright © 2013 靖江永隆泵业有限公司
电 话:0523-84326823 80701133   传 真:0523-84326823
